Meizu M1 Note dostalo včera svého menšího bratříčka. Pojďme se však podívat detailněji na M1 Note a když myslíme detailněji, tak tím myslíme doslova až na morek kosti, tedy spíše až na poslední šroubek.
Varování: Tato demontáž Meizu M1 Note není určena jako návod, ale slouží pouze k prezentaci. Důrazně nedoporučujeme demontáž provádět na vlastní triko, může dojít k trvalému poškození vnitřních součástek a v tomto případě by vám záruka byla, víte k čemu.
Meizu M1 Note je vyroben v tzv. unibody stylu. Tím se povedlo snížit cenu telefonu na minimum, avšak na druhou stranu tím bylo také dosaženo velmi robustní a kvalitní konstrukce.
Máme možnost se více seznámit s verzí v bílé barvě, která nás symbolicky vrací ke kořenům série Meizu MX. Tato bílá verze s předním černým panelem je často v Číně přezdívána jako „Panda“.

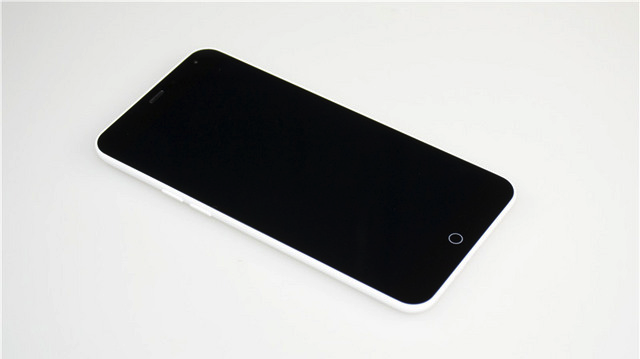

Podíváme-li se na přední panel M1 Note, nalezneme zde 5,5 palcový FHD displej a nad ním 5Mpx VGA kameru. Pod displejem se nachází hardwarové tlačítko Home. U M1 Note je vůbec poprvé použit standardní poměr stran 16:9. V tomto bylo Meizu vždy trochu specifické (více např. zde).

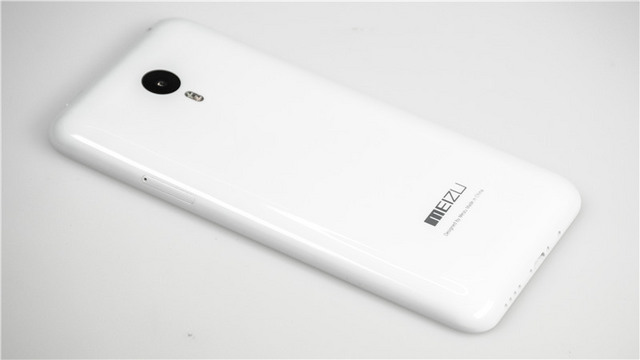

Meizu opět odvedlo skvělou práci a navrhlo přístroj s velmi minimalistickým designem. Ačkoli telefon vychází v Číně na pouhých 999,- juanů, tak pocitově se budí dojem, že v ruce držíte mnohem dražší zařízení. Na zadním panelu telefonu najdete 13Mpx fotoaparát Samsung s duálním bleskem a logo společnosti Meizu. Z jedné strany se nachází slot pro 2 SIM karty (Dual) a z druhé tlačítka ovládání hlasitosti, případně navigace v menu. Na spodní hraně vidíme vývod pro reproduktor a microUSB. Meizu uvádí, že tělo je vyrobenu z polykarbonátu s UV potahem, který dodává tělu lesk a chrání jej před zabarvením a skvrnami.
Jdeme na demontáž, nejprve odstraníme dva šroubky ze spodní části Meizu M1 Note.
Po odstranění šroubků lze pomocí přísavky vytáhnout přední panel telefonu.
Panel s obrazovkou je třeba vytahovat opatrně, abychom nepoškodili napájecí kabely, které jsou připevněny malými konektory. Při použití větší síly než je záhodno, může dojít k utržení a tím i k celkovému poškození konektorů. Konektory jsou totiž zabezpečeny proti rozpojení destičkou a šroubem.
Po odstranění šroubku a destičky lze pomocí špachtličky rozpojit konektory a tím celkově odpojit zadní část telefonu.
Sestava zobrazovače s použitím poměru stran 16: 9 a rozlišením displeje 1920 x 1080, tedy FullHD.
Na vnitřní straně polykarbonátového zadního dílu ještě najdeme část šasi z hořčíkové slitiny.
Před vyjmutím tohoto šasi je třeba opatrně odstranit šroubky a potom opatrně pomocí jemné špachtličky vypáčit celé šasi z polykarbonátového těla.

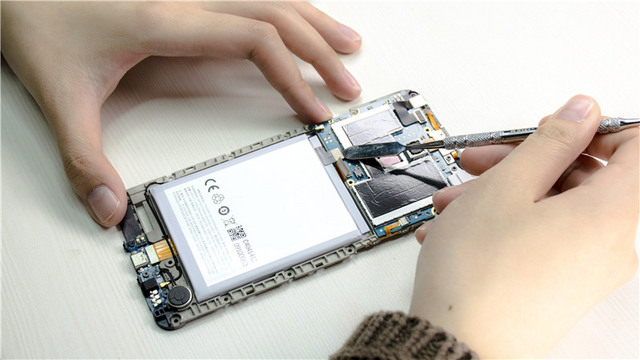

Jakmile se nám tento krok povede, objeví se celá technologie v plné parádě. Vidíme velkou baterii, základní desku a micro USB.
Dalším krokem je vyjmutí baterie.
Meizu dlouho spolupracovalo na vývoji baterie společně s takovými partnery, jakými jsou Sony a Samsung. Baterie, kterou nyní nalezneme v Meizu M1 Note, má celkovou kapacitu 3140 mAh.
Nyní budeme demontovat základní desku od šasi.
Na zadní části plošného spoje nalezneme hlavní fotoaparát. Obrátíme-li plošný spoj, tak najdeme srdce celého přístroje, tedy procesor MediaTek MT6752 a dále zde vidíme duální slot pro SIM karty.
I v tomto, tzv. low-cost smartphonu, jakým je Meizu M1 Note, vidíme překvapivě velmi důmyslné vnitřní uspořádání se smyslem pro detail.
Procesor v Meizu M1 Note patří k tomu nejnovějšímu, co můžeme najít ve stáji MediaTeku. Základem procesoru MT6752 jsou jádra ARM Cortex A53 a A7, která tvoří tzv. osmi-jádro s technologií big.LITTLE. Jedná se o 64bitový procesor s integrovanou grafikou Mali T760, běžící na 700 Mhz.
Dále pod chladičem najdeme další čip MediaTek, který má na starost řízení spotřeby MT625V a rádiový modul MT6169 RF.
V další části nalezneme modul vícepásmového zesilovače.
Dual SIM terminál
USB, mikrofon, reproduktor a anténní komponenty nalezneme na menší samostatné desce.
Ozvučnice reproduktoru.

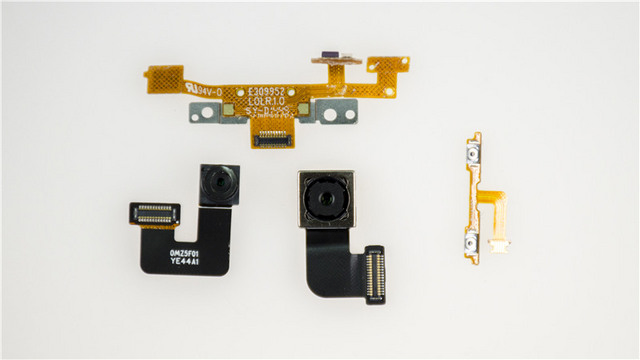

Fotoaparáty a tlačítka. Zatímco hlavní fotoaparát s 13Mpx a CMOS snímačem pochází z produkce Samsungu, tak přední kamera obsahuje snímač OV5670 s 5 Mpx.
Jako další z vnitřních částí tu máme duální zásobník SIM a sluchátkový jack.
Zajímavostí dualSIM šuplíku je plastová hlava, která má lehkou vůli. Mnoho recenzentů v tomto případě chybně uvádí, že se jedná o problém kvality, ve skutečnosti se jedná o úmyslnou konstrukci, která umožní lepší zafixování v polykarbonátovém těle přístroje.
Šasi Meizu M1 Note ze slitiny hořčíku váží pouhých 16g. To pomohlo udržet celkovou váhu telefonu na pouhých 147 g, čímž se tento telefon řadí mezi jedny z nejlehčích přístrojů s 5,5 palcovým displejem FHD. Šasi má horní a dolní část vyrobenou z plastu, tím se dosáhne zvýšení síly signálu a zabrání celkovému rušení.
Zbývá poslední část telefonu, polykarbonátový plášť. Uvnitř vidíme speciální výlisky, které mají za úkol zvýšit celkovou konstrukční tuhost.
Konečný pohled – Meizu M1 Note demontáž.
